Tianjin Binhai Yashanway Import and Export Co., Ltd. är en av de ledande tillverkarna och leverantörerna av ytbehandling av stålrör och korrosionsskyddsutrustning i Kina, specialiserad på att tillhandahålla kundanpassad service av hög kvalitet. Om du ska sälja den senaste utrustningen för ytbehandling av stålrör och anti-korrosion i Kina, välkommen att få gratis prov från vår fabrik. För priskonsultation, kontakta oss.

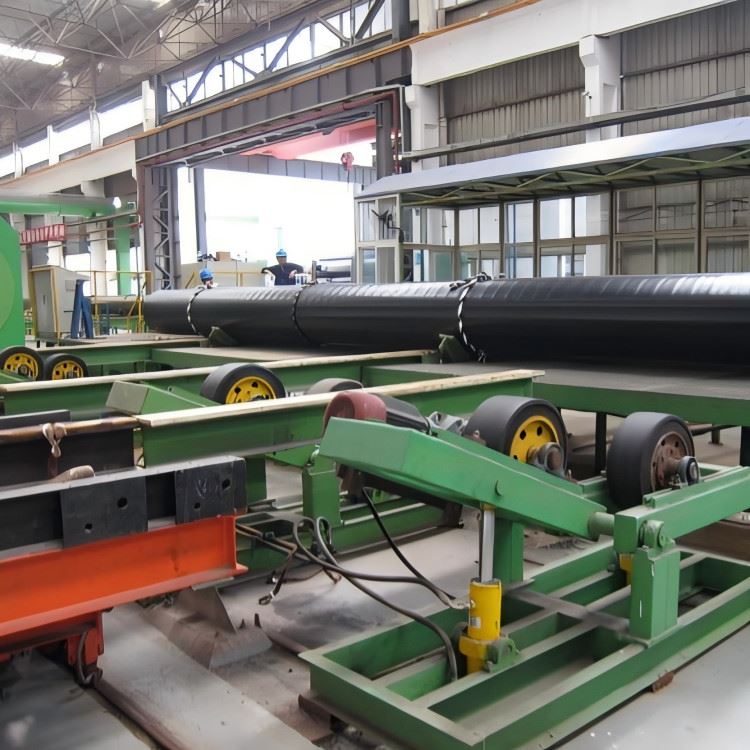

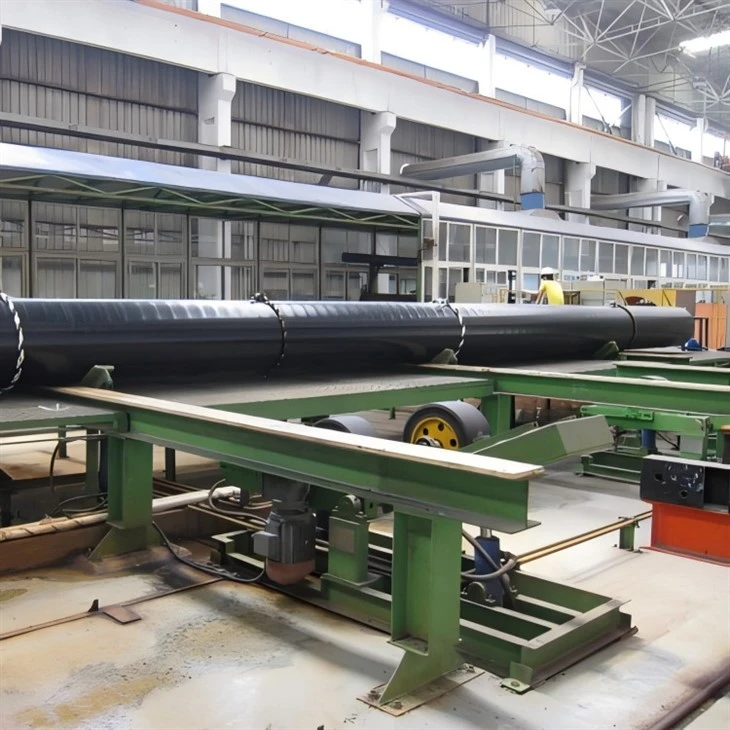

Stålrör 3PE/3PP Anti-korrosionslinje: Används för yttervägg, kraftigt korrosionsskydd och för användning under jord.
Stålrör Invändig epoxipulverbeläggning: Används för innerväggar, för hygien, vattenöverföring och kemiska ändamål.
Många stålrör har ett dubbelt anti-korrosionsskikt av 3PE på ytterväggen och epoxipulver på innerväggen.
Stålrör 3PE/3PP Anti-korrosionslinje
Processprestanda
|
Inga. |
Objektets namn |
Enhet |
Parameter |
|
|
1 |
Rörstorlek |
OD |
mm |
Ф529-ф2620 |
|
Längd |
m |
6-18 |
||
|
Vikt |
T |
12 |
||
|
2 |
Produktivitet |
m2/h |
250-300 |
|
|
3 |
Rostborttagningsnivå |
nivå |
Sa2.5 |
|
|
4 |
Ankarmönster djup |
цm |
50-120 |
|
|
5 |
Ytans renhet |
Inte mindre än Grad 2 specificerad GB/T 18570.3 |
||
|
6 |
Maskinljud |
Mindre än eller lika med 90 decibel |
||
|
7 |
Luftförbrukning |
m³ |
1.2 |
|
|
8 |
Partikelemissionskoncentration |
mg/m3 |
30 |
|
|
9 |
Total kraft |
kw |
102 |
|
Huvudparametrar
|
Inga. |
Punkt |
Enhet |
Parameter |
Anmärkning |
|
|
1 |
Skottsprängningsrum |
Kammarskyddsplåt |
/ |
Slitstark skyddsplåt- |
Kammarskal: 8 mm, inre yta använder 6 mm tjock MN500 |
|
Anpassa till rördiametern |
/ |
Φ529-Φ2620 |
|||
|
2 |
Kulblästringsmaskin |
Antal kulsprängningsmaskiner |
uppsättning |
2 |
1. GF-teknik. 2. Hög-krominvesteringsgjutgods för slitstarka-delar. 3. NSK-lager. 4. Motorer från Qingdao företag. |
|
Skottsprängning mängd |
kg/min |
550 x 2 |
|||
|
Sprängkraft |
kw |
37 x 2 |
|||
|
Antal löv |
bit |
8 |
|||
|
Bladbredd |
mm |
128 |
|||
|
Impellerbladdiameter |
mm |
420 |
|||
|
3 |
Separator |
Separationseffektivitet |
% |
> 99.5 |
1. Använder amerikansk PANBRON-teknik. 2. Reducer är en produkt från ett flygföretag. 3. Reducer använder en kraftöverföringsstruktur av kedje-typ. |
|
Separationsbelopp |
t/h |
100 |
|||
|
Roterande skärmkraft |
kw |
4 |
|||
|
Separerad form |
Avskärmning+luftseparering |
||||
|
4 |
Hiss |
Lyftbelopp |
t/h |
100 |
1. Hög-transportband med en ekorr-burdrivrulle. 2. Reducer från ett Qingdao-företag. 3. Reducerare med en kraftöverföringsstruktur av kedjetyp-. |
|
Öka hastigheten |
m/s |
1.25 |
|||
|
Driva |
kw |
5.5 |
|||
|
5 |
Projektil Kontroller |
kvantitet |
uppsättning |
2 |
Använder AIRTAC pneumatiska komponenter |
|
flöde |
kg/min |
900 x 2 |
|||
|
Kontrollmetod |
/ |
气动 |
|||
|
6 |
Dammborttagningssystem |
Filtreringsområde (filterpatron) |
m2 |
288 |
1. Använder ett tre-dammborttagningssystem som består av en sedimenteringskammare och ett pulsåtergående-spolfilterelement. 2. Filterelementet är tillverkat av långfiber PET polyester. |
|
Antal filterelement |
bit |
24 |
|||
|
Bearbetningsluftvolym |
m³/h |
17200 |
|||
|
driva |
kw |
18.5 |
|||
|
7 |
Elektroniskt styrsystem |
Elektriska komponenter med låg-spänning |
uppsättning |
1 |
Produkter från Chint eller Delixi |
|
Elskåp |
uppsättning |
1 |
Imitation Rittal produkter |
||
|
8 |
Total effekt (sångare) |
kw |
- 102 |
Med dammborttagningssystem |
|
Tekniska parametrar för stålrörs inre epoxipulverbeläggning
Huvudsakliga tekniska indikatorer
|
Inga. |
Objektets namn |
Enhet |
Parameter |
|
|
1 |
Stål Rör Parametrar |
diameter |
mm |
Ф529-ф2620 |
|
Tjock (max) |
mm |
20 |
||
|
längd |
mm |
6000-18000 |
||
|
Vikt (max) |
T |
12 |
||
|
2 |
Intern kulsprängning innerdiameter ф529-ф2620 |
processorkraft |
m2/h |
Stort sandblästringshuvud 200-250, litet sandblästringshuvud 80-120 kvadrat |
|
Rostborttagningsnivå |
/ |
ISO8501-1: 1998 AB Sa2.5 |
||
|
Ankarmönster djup |
цm |
50-120 |
||
|
3 |
Dammkoncentration |
mg/m3 |
Mindre än eller lika med 30 |
|
|
4 |
Buller |
Mindre än eller lika med 90 decibel |
||
|
5 |
Utrustningskraft |
strömförsörjning |
/ |
Trefas strömförsörjning 380V /50HZ |
|
Luftförbrukning |
m3/min |
-20 |
||
|
total effekt |
kw |
-320 (exklusive luftkompressor) |
||
Huvudsaklig teknisk parameter
|
|
Objektets namn |
Enhet |
Parameter |
Anmärkningar |
|||
|
1 |
Innerväggsbläster (med förlängningsarm) |
32 tum |
Skottsprängning mängd |
kg/min |
800 |
1. Shot blaster använder hög-nötningsbeständiga-komponenter 2. Använder en Rexroth hydraulmotor |
|
|
Impellerhastighet |
r/min |
2250-2400 |
|||||
|
Impellerbladets ytterdiameter |
mm |
ф500 |
|||||
|
16 tum |
Skottsprängning mängd |
kg/min |
300 |
||||
|
Impellerhastighet |
r/min |
2750-3000 |
|||||
|
Impellerbladets ytterdiameter |
mm |
ф375 |
|||||
|
2 |
Hydrauliskt drivsystem |
Hydraulisk stationskraft |
kw |
110.0 |
Tyska Linde proportionell variabel pump |
||
|
Modell av pumpstation |
HPV210 |
||||||
|
3 |
Främre mobil tätningskammare |
Kammarskyddsplåt |
/ |
Slitstark- foderplatta |
1. Huset är svetsat av 8 mm stålplåt och 160*80 mm rektangulärt rör. Den heta huvudzonen för kulblästring använder MN500-foder och gummitätningar. 2. Använder axelmonterad hastighetsreduceringsteknik-. 3. Frekvensomriktare för körhastighet. |
||
|
gånghastighet |
m/min |
1~6 |
|||||
|
Gångkraft |
kw |
3 |
|||||
|
4 |
Bakre mobil tätningskammare |
Kammarskyddsplåt |
/ |
Slitstarkt-foder |
1. Skalet är svetsat av 8 mm stålplåt och 160*80 mm rektangulärt rör. Den heta huvudzonen för kulblästring använder MN500-foder och gummitätningar. 2. Reseffekt 3KW |
||
|
5 |
Pellets- och slaggseparator |
Separationsbelopp |
t/h |
100 |
1. Använder amerikansk PANBRON-teknik. 2. Cyklooidal pinwheel reducer + kedjedrift. 3. Reducer från Qingdao, Shandong. |
||
|
Separationseffektivitet |
% |
99.5 |
|||||
|
Driva |
kw |
4 |
|||||
|
separerad form |
Avskärmning + luftseparering |
||||||
|
6 |
Hinkhiss |
Lyftbelopp |
t/h |
100 |
1. Övre huvudremskiva med anti-polyuretanbeläggning. 2. Cyklooidal pinwheel reducer + kedjedrift. 3. Shandong Qingdao reducerare |
||
|
Öka skopans bredd |
mm |
200 |
|||||
|
Öka hastigheten |
m/min |
1.25 |
|||||
|
Driva |
kw |
5.5 |
|||||
|
7 |
Projektilkontroller |
kvantitet |
uppsättning |
1 |
1. Dra ut-typ. 2. AIRTAC pneumatiska komponenter |
||
|
flöde |
kg/min |
1000 |
|||||
|
form av kontroll |
/ |
pneumatisk |
|||||
|
8 |
Skottsprängande mobilt fordon |
gånghastighet |
m/min |
1~6 |
1. Frekvensomvandlingshastighetskontroll 2. Använder en axelmonterad-reducerare. |
||
|
gånglängd |
m |
20.0 |
|||||
|
Driva |
kw |
3 |
|||||
|
9 |
Bälte piller matningsanordning |
Transportkapacitet |
t/h |
70 |
1. Använder en axelmonterad-reducerare. 2. Minsta invändiga gängbredd är 130 mm. |
||
|
Transportlängd |
m |
19.0 |
|||||
|
bredd |
mm |
200 |
|||||
|
Driva |
kw |
2.2 |
|||||
|
10 |
Fast roterande rulle |
kvantitet |
Uppsättning |
4 |
1. Axel-monterad reducering 2. Släta massiva gummidäck 3. Hastighetsstyrd av frekvensomriktare |
||
|
Rulldiameter |
mm |
457 |
|||||
|
Rullbredd |
mm |
406 |
|||||
|
Driva |
kw |
2x7.5 |
|||||
|
11 |
Skottåtervinningsbälte |
Transportkapacitet |
t/min |
70 |
Använd cykloidreduktionsmotor |
||
|
Transportlängd |
m |
20.0 |
|||||
|
Driva |
kw |
4.0 |
|||||
|
12 |
Shot sand cirkulation system dammsamlare |
Bearbetningsluftvolym |
m3/h |
4000 |
1. Mekanisk oscillerande dammuppsamlare 2. Fansen kommer från Qingdao Company |
||
|
Kvantitet påsar |
bit |
72 |
|||||
|
filterområde |
m2 |
72 |
|||||
|
Oscillerande motorkraft |
kw |
0.55 |
|||||
|
Fläktkraft |
kw |
4 |
|||||
|
13 |
Skottsug och dammborttagningssystem |
Kulblästring av rumsluftvolym |
m3/h |
60000 |
1. "Tröghet + Pulsfilter" två-teknik för dammborttagning 2. Fläkten är en produkt från Qingdao Fan Company 3. Motorn använder ett stjärn-trekantstartsystem. |
||
|
Patron dammsamlare |
m2 |
1008 |
|||||
|
Antal filterpatroner |
bit |
84 |
|||||
|
Fläktkraft |
kw |
75 |
|||||
|
14 |
Hög-rengöringsenhet |
Högtrycksfläkt |
kw |
45 |
1. Använd den invändigt gjutna konsolen som spolstång. 4. Lämplig för stålrör från 1820 till 2620 mm. |
||
|
15 |
Elektroniskt styrsystem |
PLC |
uppsättning |
1 |
Delta produkter |
||
|
Frekvensomvandlare |
uppsättning |
3 |
Produkter från Mycano eller liknande företag |
||||
|
Elektriska komponenter med låg-spänning |
uppsättning |
1 |
Produkter från Chint eller Delixi |
||||
|
Detektionselement |
bitar |
4 |
|||||
|
Visa |
tum |
10 |
Produkter från Kunlun Tongtai eller liknande företag |
||||
|
trösta |
uppsättning |
1 |
Imitation Rittal teknologiprodukter |
||||
|
Elstyrskåp |
uppsättning |
1 |
|||||
|
16 |
Styrskenor, tryckplattor |
22 kg/m |
m |
70 |
|||
Komplett produktionsprocess
A.Stålrör 3PE/3PP Anti-korrosionslinje
Laddar → Transport
Ytterväggs kulblästring och rostborttagning
Uppnå Sa2,5 till Sa3 nivå, bildar enhetlig grovhet, säkerställer vidhäftning av beläggningen.
Medium-induktionsförvärmning
Uppvärmd till 180 till 240 grader, vilket säkerställer att epoxipulvret kan smälta och fästa.
Elektrostatisk sprutning med epoxipulver (basskikt FBE)
Pulvret fäster vid de varma stålrören och flyter jämnt för att härda.
Självhäftande extruderingsbeläggning
Extrudern täcker likformigt limskiktet.
PE / PP yttre skikt extrudering lindning / beläggning
Bilda ett tjockt skyddande lager.
Kylning och formning
Spraya vatten för kylning för att snabbt härda beläggningen.
Elektrostatisk läckagedetektering
Upptäck om det finns nålhål eller läckagepunkter.
Skriv ut etiketter, mät tjocklek och skär
B. Stålrör Invändig epoxipulverbeläggning
Laddar material
Invändig vägg kulblästring / sandblästringsbehandling
Ta bort oxidskal, rost och svetsslagg, vilket förbättrar vidhäftningen.
Borttagning och rengöring av damm på invändig vägg
Medelfrekvens / infraröd uppvärmning av stålrör
Uppvärmd till 180 - 220 grad.
Invändig vägg epoxipulver elektrostatisk sprutning
Spraypistolen förs in i röret, flyttas fram och tillbaka + roteras för sprutning för att säkerställa enhetlighet.
Härdning / utjämning
Den kvarvarande värmen gör att pulvret kan härda helt. Kyl
Elektrisk gnistdetektering, kvalitetskontroll Skärmaterial
